浙江九游会J9电气给各人诠释一下高压柜五防机械闭锁图文嗯问题

点击:1971 宣布时间:2019-10-14

浙江九游会J9电气给各人诠释一下高压柜五防机械闭锁图文嗯问题


以ABB高压柜的五防结构为题材,我们今天来说下它的五防闭锁装置。

九游会J9·(中国)官方网站-真人游戏第一品牌

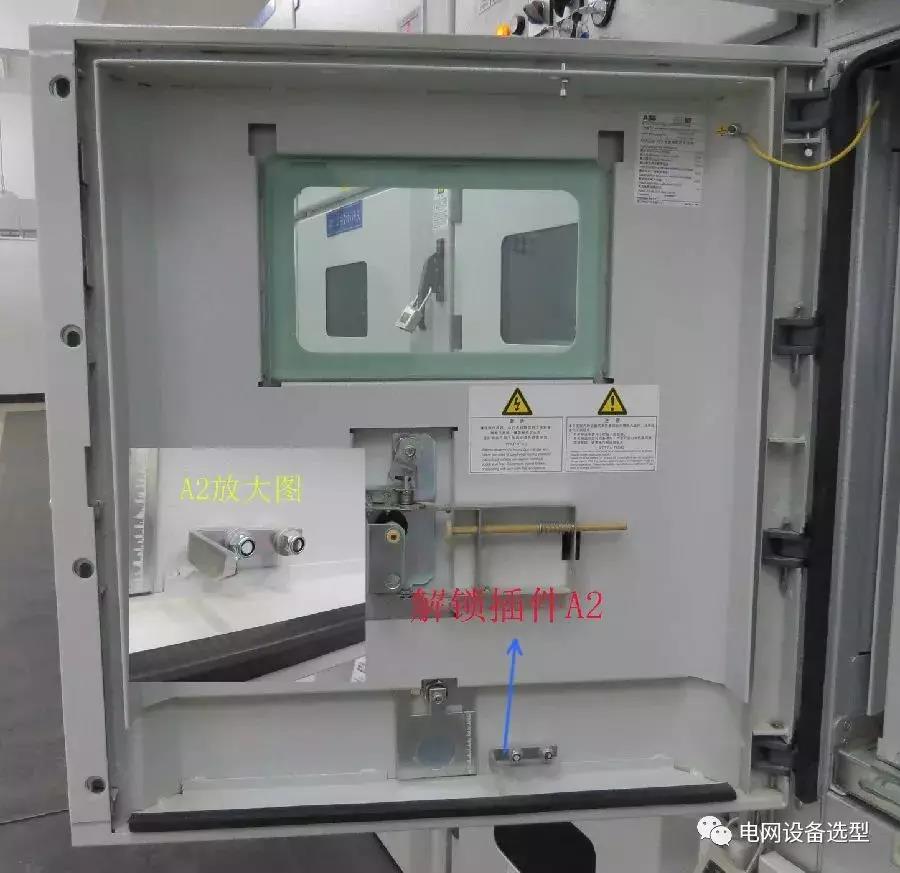

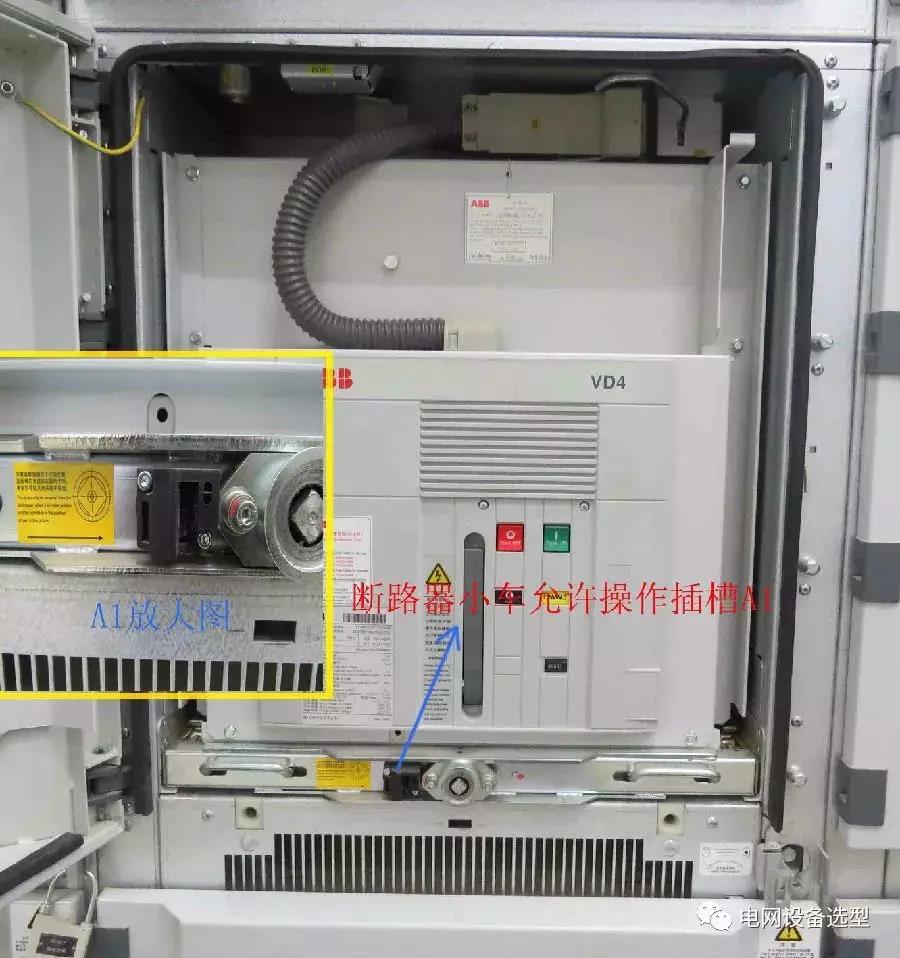

闭锁1.断路器室门翻开时,手车无法摇向运行位置。如下图示:断路器手车允许操作插槽A1和门板解锁插件A2,与丝杆配合,实现断路器室门翻开时,手车摇把无法放入手车操作插孔,不可操作手车断路器。


九游会J9·(中国)官方网站-真人游戏第一品牌


九游会J9·(中国)官方网站-真人游戏第一品牌

闭锁2.手车在运行位置或中心位置时,断路器室门无法翻开。如下图所示,手车位置联动断路器室门锁定装置B1,当手车在事情位置或中心位置时,锁定装置B1与断路器室门锁定装置B2相扣,断路器时门无法翻开。
